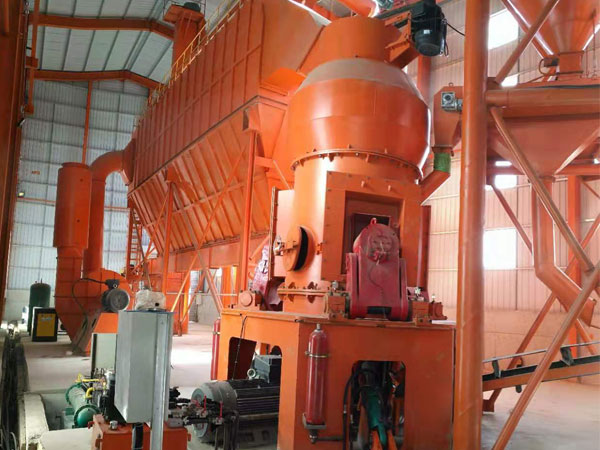

ZYLM立式磨是在廣泛采用國內外先進技術的基礎上,結合各種磨機多年的生產經驗,設計開發的一款先進的粉磨設備。它既有萊歇磨輕載啟動可翻滾檢修的優點,又具有MPS磨輥套可翻面使用壽命長的特點。設有磨輥限位裝置,防止磨輥與磨盤相撞。在制備煤粉及超細粉末非金屬礦領域得到迅速推廣應用;在粉磨水泥熟料、礦渣方面發展前景良好。它是一種集破碎、干燥、粉磨、分級輸送于一體的磨粉理想設備??蓮V泛應用于水泥、電力、冶金、化工、非金屬礦等行業。
主要結構
立式磨主要由選粉機、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體、收集裝置等部分組成。分離器是一種高效、節能的選粉裝置。磨輥是用來對物料進行碾壓粉碎的部件。磨盤固定在減速機的輸出軸上,是磨輥碾壓物料的地方。加壓裝置是為磨輥提供碾壓力的部件,向磨輥提供足夠的壓力以粉碎物料。
立式磨粉機工作原理
立式磨粉機正常工作時,電動機通過減速機帶動磨盤轉動,物料經鎖風喂料器從進料口落在磨盤中央,同時熱風從進風口進入磨內。隨著磨盤的轉動,物料在離心力的作用下,向磨盤邊緣移動,經過磨盤上的環形槽時受到磨輥的碾壓而粉碎,粉碎后的物料在磨盤邊緣被風環高速氣流帶起,大顆粒直接落到磨盤上重新粉磨,氣流中的物料經過選粉機時,在旋轉轉子的作用下,粗粉從錐斗落到磨盤重新粉磨,合格細粉隨氣流一起出磨,通過收塵裝置收集,即為產品,含有水分的物料在與熱氣流的接觸過程中被烘干,通過調節熱風溫度,能滿足不同濕度物料要求,達到所要求的產品水分。通過調整選粉機轉速,可達到不同產品所需的細度。
主要特點
一、運行成本低
⑴磨粉效率高:采用磨輥在磨盤上直接碾壓磨碎物料,能耗低,和球磨系統相比節約能耗30%~40%。
⑵磨損少:由于工作中磨輥并不與磨盤直接接觸,且磨輥與襯板采用高強度的耐磨材料制作,因此使用壽命長,磨損少。
二、結構簡單
它是一種集破碎、干燥、粉磨、分級輸送于一體,系統簡單,布局緊湊,占地面積約為球磨系統的50%。
三、烘干能力強
由于熱風在磨內直接與物料接觸,烘干能力強,節約能源,通過調節熱風溫度,能滿足不同濕度物料要求。
四、操作簡便
⑴裝備有自動控制系統,可實現遠程控制,操作簡便。
⑵裝備有防止輥套和磨盤襯板直接接觸的裝置,避免了破壞性沖擊和劇烈震動。
五、產品質量穩定
由于物料在磨內停留時間短,易于檢測和控制產品粒度及化學成分,減少重復碾磨,穩定產品質量。
六、維修方便
通過檢修油缸,翻轉動臂,更換輥套、襯板方便快捷,減少停機損失。
七、環保
震動小,噪音低,且設備整體密封,系統在負壓下工作,無粉塵外溢,環境清潔,滿足國家環保要求。
應用領域
1、專用鋼廠、火電廠、水泥廠煤粉制備及煤矸石的大產量粉劑生產;
2、專用電廠脫硫石灰石制粉;非金屬礦行業的各種硬度的數百種礦石大規模粉劑的生產制備;
3、專用鋼廠鋼渣及高爐水渣、電廠爐渣及粉煤灰的粉磨;
4、專用玻璃纖維行業石英、葉臘石粉的大產量高細度的粉磨;
5、專用化工行業的各種化工原料的大產量粉劑生產;
6、其他百余種行業的各種物料的大產量粉劑工業化制備。
7、在粉磨礦渣微粉和水泥熟料的預粉磨方面,也有著良好的發展前景。
